Design entièrement scellé
Sûr et fiable
Structure compacte
Intelligent

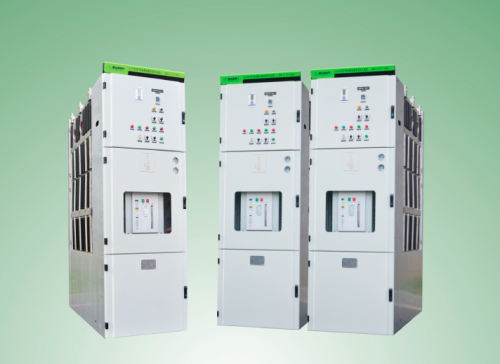

Aperçu du produit
Alors que les chemins de fer électrifiés de mon pays proposent des exigences nouvelles et plus élevées pour l'équipement de commutation telles que la miniaturisation, l'intelligence, l'entretien sans entretien et complète, notre entreprise a développé indépendamment le commutateur de scellage métallique à haute performance et de haute qualité, le produit utilise des technologies de souche pour le sceau de sceau et les intégrés, le produit D-Sceau, la technologie de la combustion de la puissance et les intégrés GIS. Technologie d'isolation et technologie d'isolation d'interface. Le produit a adopté la vérification expérimentale formelle des agences de tests nationales et l'évaluation de la technologie de nouveaux produits, a obtenu un certain nombre de brevets nationaux d'invention et de brevets de modèle d'utilité et a des droits de propriété intellectuelle indépendants. La solution de produit est principalement utilisée dans une tension nominale monophasée ou double phase de 27,5 kV et une tension maximale de 31,5 kV, telles que les chemins de fer à grande vitesse, les lignes dédiées aux passagers et d'autres champs de chemin de fer à grande vitesse.
Le produit est conçu modulaire et les solutions peuvent être combinées de manière flexible en fonction des besoins des utilisateurs de chemin de fer. Le produit adopte un système de pression d'étanchéité, et toutes les parties vivantes à haute tension du circuit principal sont scellées dans la boîte à gaz en acier inoxydable et ne sont pas affectées par l'environnement. Il a les caractéristiques de l'intelligence, du fonctionnement fiable, de petite taille et sans entretien.
Paramètres techniques
| nom | unité | paramètre | ||
| Tension nominale | kv | 1 * 31,5 | 2 * 31,5 | |
| Fréquence nominale | HZ | 50 | ||
| Tension de tension de la foudre | Pôle à poteau, rupture du disjoncteur | kv | 200 | 200 |
| Chambre extrême | / / | 325 | ||
| Pause d'isolement | 220 | 220 | ||
| Fréquence de puissance du circuit principal Tension de tension (1 min) | Pôle à poteau, rupture du disjoncteur | kv | 95 | 95 |
| Chambre extrême | / / | 140 | ||
| Pause d'isolement | 118 | 118 | ||
| Milieu d'isolation | Air sec | |||
| Compartiment gonflable Pression de la jauge zéro 5 minutes Fréquence de puissance Tension avec tension | 1.3ur | |||
| Courant nominal du bus principal et du mangeur | UN | 1250, 1600, 2000, 2500 | ||
| Résultat à court terme avec courant et durée | ka / s | 31,5/4 | ||
| Courant de trait de pic nominal, courant de clôture de l'interrupteur à la terre | ka | 80 | ||
| Tolérance à l'arc interne afl | ka / s | 31,5/1 | ||
| Niveau de protection | Boîte gonflable | IP65 | ||
| Interrupteur | Ip54 | |||
| Pression d'inflation notée (pression de 20 ℃) | MPA | 0,04 | ||
| Taux de fuite d'air annuel | % | ≤0,1 | ||
Taille du produit
| Spécification | Courant nominal | Largeur (mm) | Profondeur (mm) | Hauteur (mm) | Remarque |
| Unipole / bipole | ≤1250a | 600 | 1900 | 2600 | La profondeur spécifique de l'armoire est conçue selon le plan |
| 1250-2500A | 900 | 1900 | 2600 |
Caractéristiques
Conception entièrement scellée - Les composants du produit adoptent une conception entièrement scellée, entièrement scellée dans une boîte à air scellée soudée par des plaques en acier inoxydable, et une certaine pression d'air sèche (d-air) est rincé. Le niveau de protection est IP67, qui évite complètement l'impact du climat de l'environnement externe sur l'armoire de commutation, et peut fonctionner de manière fiable dans des environnements difficiles tels que les sous-sols, les plateaux, le pergélisol, les zones côtières, les supermarchés, etc., sans maintenance.
Intelligent - Sur la base de la protection des microprocesseurs et de la technologie du système, il intègre les fonctions de protection, de contrôle, de mesure, de détection et de communication pour réaliser les exigences de l'automatisation et de la numérisation du réseau de distribution, et peut réaliser pleinement un service sans surveillance.
Structure compacte - La conception du produit est compacte, et le volume est considérablement réduit par rapport à l'armoire d'interrupteur traditionnelle isolée à l'air, et la zone de plancher est réduite de 30% à 70%, ce qui améliore l'utilisation de l'espace et réduit efficacement le coût global du projet.
Sécurité et fiable - Le produit peut obtenir un fonctionnement manuel et électrique, le mécanisme de fonctionnement est mature et fiable, et a un emboîtement mécanique et électrique complet, ce qui peut prévenir efficacement les blessures corporelles et les dommages aux équipements causés par une mauvaise opération.
Environnement d'utilisation des produits
Altitude:≤4000m (une notation spéciale est requise lorsque l'équipement fonctionne à une altitude supérieure à 1000 m)
Température ambiante: Température maximale + 40 ℃, température minimale -25 ℃, valeur moyenne de 24h ≤35 ℃
Humidité ambiante: Humidité relative moyenne 24h est ≤ 95%, l'humidité relative mensuelle est ≤ 90%
Interférence électromagnétique: L'amplitude des interférences électromagnétiques induite dans le système secondaire est ≤1,6kV
Environnement d'installation: Il n'y a pas de gaz explosif ou corrosif dans l'air environnant, et il n'y a pas de vibration ou d'impact fréquent et violent sur le site d'installation
Remarque: Si les conditions d'environnement d'utilisation susmentionnées sont dépassées, veuillez nous contacter
