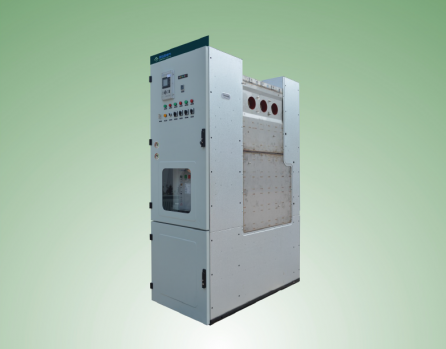

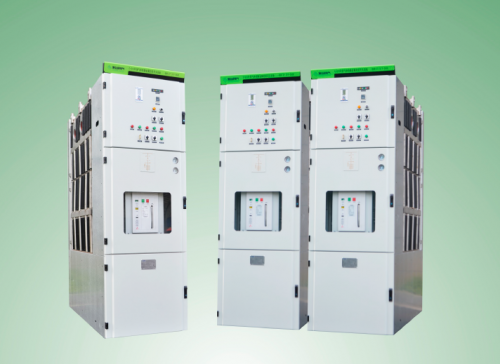

JSR6-12 / 24 / 40.5 SF6 Isulaté de commutation scellée en métal (C-GIS) est développé indépendamment par notre entreprise. Il utilise du gaz hexafluorure de soufre comme milieu isolant et peut être utilisé dans le domaine de la distribution d'énergie primaire ou de la distribution de puissance secondaire en même temps.Le niveau de technologie des produits mène en Chine et a avancé dans le monde. Il s'agit d'une nouvelle génération d'ensemble complet d'équipement complet de commutation intégrant la technologie d'extinction des arcs de vide, la technologie d'étanchéité solide APG, la technologie d'isolation en gaz et la technologie d'isolation d'interface.
Introduction du produit
JSR6-12 / 24 / 40.5 SF6 Isulaté de commutation scellée en métal (C-GIS) est développé indépendamment par notre entreprise. Il utilise du gaz hexafluorure de soufre comme milieu isolant et peut être utilisé dans le domaine de la distribution d'énergie primaire ou de la distribution de puissance secondaire en même temps. Le niveau de technologie des produits mène en Chine et a avancé dans le monde. Il s'agit d'une nouvelle génération d'ensemble complet d'équipement complet de commutation intégrant la technologie d'extinction des arcs de vide, la technologie d'étanchéité solide APG, la technologie d'isolation en gaz et la technologie d'isolation d'interface. Le produit a adopté la vérification officielle des tests et l'évaluation des technologies des nouveaux produits par une agence nationale d'essais faisant autorité, obtenu les brevets nationaux d'invention et les brevets des modèles de services publics de Duoxiang, et possède des droits indépendants de propriété intellectuelle. Les produits peuvent être largement utilisés dans divers systèmes importants de distribution et de sous-station de l'économie nationale, tels que les réseaux de transmission et de sous-station, les réseaux d'alimentation urbaine, les grandes entreprises industrielles et mines, la pétrochimie, la métallurgie, le transport ferroviaire urbain et d'autres domaines.
Le produit adopte une conception modulaire et peut être combiné selon différentes solutions de conception. Le produit adopte un système de pression d'étanchéité, et toutes les parties vivantes à haute tension du circuit principal sont scellées dans la boîte à gaz en acier inoxydable et ne sont pas affectées par l'environnement. Il a les caractéristiques d'un fonctionnement fiable, d'une petite empreinte et d'une entretien sans entretien.
Paramètres techniques
| nom | unité | Paramètres | |||
| Tension nominale | kv | 12 | vingt-quatre | 40.5 | |
| Fréquence nominale | HZ | 50 | 50 | 50 | |
| Courant nominal | UN | 630/1250/2500/3150/4000 | 630/1250/2500/3150/4000 | 630/1250/2500 | |
| Niveau d'isolation noté | Fréquence de puissance Tension résiduelle (phase et terre) | kv | 42 | 65 | 95 |
| Tension de fréquence de puissance résiste (port de rupture d'isolement) | kv | 48 | 79 | 118 | |
| Tension de trait de la foudre (phase et sol) | kv | 75 | 125 | 185 | |
| Tension de tension avec l'impact de la foudre (port de rupture d'isolement) | kv | 85 | 145 | 215 | |
| Circuit auxiliaire Fréquence de puissance nominale Tension | kv | 2 | 2 | 2 | |
| Resteur de courant à court terme noté | ka | 25/11,5/40 | |||
| Durée de court-circuit nominale | s | 3 | 3 | 3 | |
| Courant de trait de pic nominal | ka | 63/80/100 | 63/80/100 | 50/63/80 | |
| Courant de rupture de court-circuit noté | ka | 25/11,5/40 | 25/11,5/40 | 25/11,5 | |
| Courant de clôture de court-circuit nominal (valeur de crête) | ka | 63/80/100 | 63/80/100 | 63/80 | |
| Courant de charge et de déconnexion nominal | UN | 25 | 25 | 25 | |
| Séquence opérationnelle nominale | O-0.3s-Co-3min-Co | ||||
| Gaz isolant | SF6 | ||||
| Vie mécanique | briseur | De premier ordre | 10000 | 10000 | 10000 |
| Interrupteur à trois stations | 5000 | 5000 | 5000 | ||
| Pression nominale de l'air sec ou de l'azote (ABS.20 ℃) | Pression d'inflation nominale (ABS.20 ℃) | MPA | 0,14 | 0,14 | 0,14 |
| Pression d'inflation minimale (Abs.20 ℃) | 0,12 | 0,12 | 0,12 | ||
| Niveau de protection | Boîte scellée | grade | IP67 | IP67 | IP67 |
| Logement d'appareillage | Ip4x | Ip4x | Ip4x | ||
| Taux de fuite relative de l'air sec | %/Année | ≤0,1 | ≤0,1 | ≤0,1 | |
| Tension d'alimentation nominale du circuit auxiliaire | V | DC48 / 110/220 AC220 | |||
Taille du produit
| Tension nominale | Courant nominal de barre de barre principal | Type d'armoire | Largeur (mm) | Profondeur (mm) | Hauteur (mm) | |
| 12/24 / 40,5 kV | 630 / 1250A | Entrant, segmentant, isolant, arrêt | 600 | 1600 | 2400 | |
| Maître (PT) | 1000 | 1600 | 2400 | |||
| Armoire à mesure | Type de boîte à air | 600/1000 | 1600 | 2400 | ||
| Type d'air | 600/1000 | 1600 | 2400 | |||
| 2500/3150 / 4000A | Entrant, segmentation, isolement, sortant, installation des parents (PT) | 800/1000 | 1800 | 2400 | ||
Caractéristiques
Adopter les concepts avancés internationaux, la production de classe mondiale, les moyens de détection, le soudage au laser, la coupe au laser, la détection de fuite d'hélium et d'autres équipements.
Les principaux composants du produit adoptent une conception entièrement scellée, entièrement scellée dans une boîte à air scellée soudée par des plaques en acier inoxydable, remplie d'air sec ou d'azote à une certaine pression car le milieu isolant, et le niveau de protection atteint l'IP67, évitant complètement l'impact du climat environnement sans entretien.
Le produit peut obtenir un fonctionnement manuel et électrique, le mécanisme de fonctionnement est mature et fiable, et a un emboîtement mécanique et électrique complet, ce qui peut prévenir efficacement les blessures corporelles et les dommages à l'équipement causés par une mauvaise opération.
La structure de conception du produit est compacte et le volume de l'armoire de commutation traditionnelle isolée à l'air est considérablement réduit, et la surface du plancher est réduite de 30% à 70%, ce qui améliore l'utilisation de l'espace et réduit efficacement le coût global du projet.
En fonction de la protection et de la technologie du système des microprocesseurs, il intègre les fonctions de protection, de contrôle, de mesure, de détection et de communication pour réaliser les exigences d'automatisation et numériques des réseaux de distribution, et peut réaliser pleinement un service sans surveillance.
Environnement d'utilisation des produits
Altitude: ≤5000m (une notation spéciale est requise lorsque l'équipement fonctionne à une altitude supérieure à 1000 m)
Température ambiante: Température maximale + 50 ℃, température minimale -25 ℃, valeur moyenne de 24h ≤35 ℃
Humidité ambiante: Humidité relative moyenne 24h est ≤ 95%, l'humidité relative mensuelle est ≤ 90%
Interférence électromagnétique: L'amplitude des interférences électromagnétiques induite dans le système secondaire est ≤1,6kV
Environnement d'installation: Il n'y a pas de gaz explosif ou corrosif dans l'air environnant, et il n'y a pas de vibration ou d'impact fréquent et violent sur le site d'installation
Remarque: Si les conditions d'environnement d'utilisation susmentionnées sont dépassées, veuillez nous contacter
