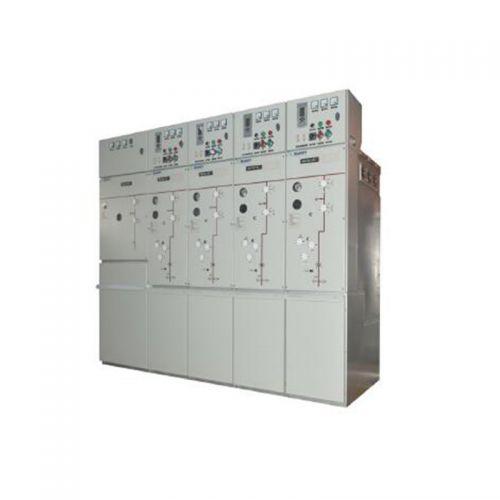

GSR-12 Équipement de commutation de réseau de bague isolée de gaz intelligent respectueuse de l'environnement

Introduction du produit

L'équipement de commutation de réseau de ring isolés de gaz à gaz intelligent GSR-12 est un équipement de commutation de réseau de ring intelligent vert introduit par notre entreprise pour introduire un concept de conception intelligent avancé de l'environnement de l'Allemagne. Cette série de produits utilise le gaz sec comme milieu isolant pour sceller le principal circuit principal de l'armoire de commutation dans une boîte à gaz qui utilise une technologie de soudage de robot avancée et a été détectée par la fuite par spectrométrie de masse d'hélium stricte. Il utilise une chambre d'extinction à arc sous vide mature et fiable comme disjoncteur de circuit à vide et l'élément de rupture principal de l'interrupteur de charge. Il utilise un commutateur d'isolement à trois stations conçu unique pour assurer le fonctionnement et la maintenance sûrs et fiables du réseau de distribution.

Le lancement de la série GSR de produits d'appareillage de commutation entièrement fermées respectueux de l'environnement est de répondre vraiment aux besoins de clients tels que State Grid et Southern Power Grid pour les armoires de grille de bagues respectueuses de l'environnement, et mènera la tendance future de développement des produits d'énergie de la grille de bague.

Paramètres techniques

projet		unité	données
Tension nominale		kv	12
Fréquence de puissance nominale Tension avec tension (phase à terre, par rapport à la terre)		kv	42
Fréquence de puissance nominale Tension avec tension (pause)		kv	48
Tension avec tension de la foudre nominale (phase à terre, par rapport à la terre)		kv	75
Tension de tension de la foudre nominale (pause)		kv	85
Courant du bus nominal		UN	630 1250
Paramètres du disjoncteur	Courant nominal	UN	630 1250
	Resteur de courant à court terme noté	ka / s	20,25 / 4
	Courant de rupture de court-circuit noté	ka	50,63
	Courant de trait de pic nominal	ka	20,25
	Courant de clôture de court-circuit nominal	ka	50,63
Paramètres du commutateur d'isolement à trois stations	Courant nominal	ka	630 1250,
	Resteur de courant à court terme noté	ka / s	20,25 / 4
	Courant de trait de pic nominal	ka	50,63
Commutateur de chargement	Courant nominal	UN	630
	Resteur de courant à court terme noté	ka / s	20/4
	Courant de trait de pic nominal	ka	50
Vie mécanique	briseur	De premier ordre	10000
	Commutateur de chargement	De premier ordre	10000
	Interrupteur d'isolement	De premier ordre	5000
	Interrupteur	De premier ordre	5000
Séquence de fonctionnement nominale du disjoncteur			O-0.3S-CO-180S-CO
Taux de fuite annuel		%/Année	0.1
Pression d'air sèche (℃)		MPA	0,02
Fonction minimale pression normale de pression d'air (pression de jauge à 20 ℃)		MPA	0
Cote de pression		MPA	≥0,09
Dimensions (largeur * profonde * hauteur)		MM	420 * 850 * 2000
Niveau de protection de l'armoire			IP4X / 2X

Taille du produit

Dimensions d'apparence standardisée de la grille d'État	largeur	profondeur	haut	Hauteur de la boîte d'instrument	Méthode de réunir le cabinet
Armoire de barre de barre	460 mm	770 mm	1640 mm	350 mm	Expansion latérale / extension supérieure
Charger l'interrupteur	460 mm	770 mm	1640 mm	350 mm	Expansion latérale / extension supérieure
Armoire de disjoncteur	460 mm	770 mm	1640 mm	350 mm	Expansion latérale / extension supérieure
Ptarmoire	600 mm	770 mm	1640 mm	350 mm	Expansion latérale / extension supérieure
Armoire de mesure	810 mm	770 mm	1640 mm	350 mm	Expansion latérale / extension supérieure
Remarque: Le schéma ci-dessus peut être utilisé pour fabriquer une boîte totale, et la taille totale de la boîte est une taille de schéma unique * Numéro de boîte total, avec une boîte totale maximale de 3 unités.

Caractéristiques

Conception intelligente - Équipement de base pour les réseaux de distribution intelligents, les disjoncteurs fixes sans maintenance et les solutions d'armoire de commutation de charge, fournissant des solutions pour la mise à niveau et la transformation des réseaux de distribution

Extinction à l'arc à vide, structure de l'environnement et compact à l'environnement - adopte la protection de l'air sec, pas de gaz à effet de serre SF6, sûr et respectueux de l'environnement. La conception de la pression micro-positive empêche l'humidité extérieure d'entrer à l'intérieur de la boîte à air.

Conception modulaire - petite taille, structure compacte, épissage de barres sûr et fiable, facile à utiliser et à entretenir. Conception d'armoires standardisée et modulaire, efficacité de production élevée.

Solutions flexibles et riches - Les solutions de combinaison sont flexibles et modifiables, rencontrant les différentes solutions de distribution d'énergie des utilisateurs.

Environnement d'utilisation des produits

Température ambiante:

Température maximale + 50 ℃

Température minimale -40 ℃

Humidité de l'environnement intérieur:

Humidité relative moyenne quotidienne inférieure à 95%

Humidité relative moyenne mensuelle inférieure à 90%

Altitude du site d'installation 5000m et moins

Remarque: Si les conditions de fonctionnement sont différentes de ce qui précède ou est appliquée à des environnements sévères, tels que une altitude élevée, une faible température, une saleté sévère, etc., l'utilisateur doit négocier avec le fabricant lors de la commande.
