Introduction du produit

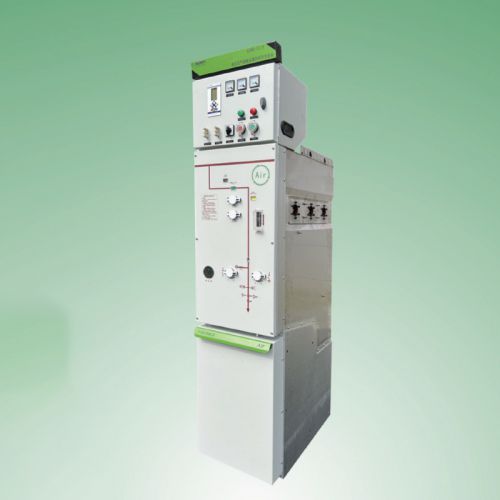

GSR8-12 / 630-25KA Équipement de commutateur de scellé métallique isolé en métal à air normal est un nouvel équipement de commutation à moyenne tension développé indépendamment par notre entreprise en fonction des exigences des documents personnalisés standardisés du réseau d'État. Ce produit est principalement utilisé dans le système d'alimentation AC à 10 KV à 50 Hz, et convient également à d'importants lieux d'alimentation tels que les centrales électriques, les zones résidentielles, les industries industrielles et miniers et les sous-stations, réalisant une alimentation électrique ininterrompue et fiable. Les produits adoptent une conception modulaire et peuvent être organisés arbitrairement en fonction de différents plans de conception pour obtenir une combinaison parfaite d'unités de type de boîte et d'expansion communes, répondant aux besoins de diverses substances de transmission et de distribution secondaires pour l'utilisation flexible des armoires de commutation compacte.
L'équipement de commutation du réseau d'anneau de la série GSR8 est un système entièrement scellé. Toutes les pièces en direct primaires et l'équipement de commutation sont scellées dans une coquille en acier inoxydable, non affectées par l'environnement, et ont les caractéristiques d'un fonctionnement fiable, d'une protection contre la sécurité, d'une conception structurelle compacte, d'une petite empreinte et d'une entretien sans entretien.
Les produits de la série GSR8 ont dépassé la vérification nationale des tests électriques à haute tension et la vérification des tests standardisés, et sont largement utilisés dans les petites stations de distribution secondaires, les stations d'ouverture et de fermeture de type boîte, les entreprises industrielles et miniers, les aéroports, les chemins de fer, les zones commerciales, les immeubles de hauteur, les autoroutes, les métro, les tunnels et les lieux ayant des conditions naturelles relativement manivelles.
Paramètres techniques
| nom | unité | Valeur | ||
| Tension nominale | kv | 12 | ||
| Fréquence nominale | HZ | 50 | ||
| Courant nominal | UN | 630 | ||
| Niveau d'isolation noté | Fréquence de puissance à court terme Tension de tension | Salle de ruine | kv | 48 |
| Se croiser | kv | 42 | ||
| Relativement | kv | 42 | ||
| Tension de tension de la foudre | Salle de ruine | kv | 85 | |
| Se croiser | kv | 75 | ||
| Relativement | kv | 75 | ||
| Resteur de courant à court terme noté | ka | 25 | ||
| Durée de court-circuit nominale | s | 4 | ||
| Courant de trait de pic nominal | ka | 63 | ||
| Courant de rupture de court-circuit noté | ka | 25 | ||
| Courant de clôture de court-circuit nominal | Chambre d'extinction à arc à vide | ka | 63 | |
| Interrupteur | ka | 63 | ||
| Boucle et boucle de contrôle auxiliaires | Tension nominale DC / AC | V | 220 | |
| Fréquence de puissance Tension de tension (1 min) | V | 2000 | ||
| Vie mécanique | briseur | De premier ordre | 10000 | |
| Interrupteur d'isolement / de mise à la terre | De premier ordre | 5000 | ||
| Vie électrique | briseur | classe | E2 | |
| Interrupteur | classe | E2 | ||
| Niveau de protection de la coque de l'armoire | Ip4x | |||
Taille du produit
| Dimensions d'apparence standardisée de la grille d'État | Largeur (mm) | Profondeur (mm) | Hauteur (mm) | Hauteur de la boîte d'instruments (mm) | Méthode de réunir le cabinet |
| Armoire de barre de barre | 460 | 770 | 1640 | 350 | Expansion latérale / extension supérieure |
| Charger l'interrupteur | 460 | 770 | 1640 | 350 | Expansion latérale / extension supérieure |
| Armoire de disjoncteur | 460 | 770 | 1640 | 350 | Expansion latérale / extension supérieure |
| Armoire PT | 600 | 770 | 1640 | 350 | Expansion latérale / extension supérieure |
| Armoire de mesure | 810 | 840 | 1640 | 350 | Expansion latérale / extension supérieure |
| Nœud armoire | 850 | 770 | 1640 | 350 | Expansion latérale / extension supérieure |
| Remarque: Le schéma ci-dessus peut être utilisé pour fabriquer une boîte totale, et la taille totale de la boîte est une taille de schéma unique * Numéro de boîte total, avec une boîte totale maximale de 3 unités. | |||||
Caractéristiques
Conception modulaire - y compris l'unité d'armoire de commutation (C), l'unité d'armoire de circuit (V), l'unité d'armoire de barre de barre de barre et l'unité d'armoire de nœud, etc. Différents modules peuvent être combinés arbitrairement en armoires à cycle
Conception entièrement isolée et entièrement scellée - La partie vivante principale et le corps de l'interrupteur sont scellés dans une boîte à air en acier inoxydable de 2,0 mm. Le circuit principal est connecté à l'extérieur à travers une manche conforme à la norme Din47636 installée sur la boîte à air, et est connecté au manchon d'entrée et de sortie via un connecteur séparable avec un connecteur séparable isolé, entièrement protégé et entièrement scellé. Le niveau de protection de la boîte à air atteint IP67.
Conception d'expansion flexible - Le produit adopte les manches d'extension latérale ou les manchons d'expansion supérieurs pour éviter le contact direct avec les corps vivants. Le produit est conçu modulaire. Le port d'extension adopte une interface standard, qui peut réaliser l'intégration de plusieurs armoires de grille de cycle multimédia et réaliser l'échange de produits et l'interopérabilité.
Sécurité et fiabilité élevée - Le produit a des dispositifs fiables à double chaîne de chaîne mécanique et électrique pour empêcher la désopération dans la plus grande mesure. L'équipement a un dispositif de décharge de pression fiable et un canal de soulagement de la pression pour assurer la sécurité personnelle en cas de défaut.
Mécanisme de fonctionnement - Le mécanisme du disjoncteur adopte un mécanisme de fonctionnement de type ressort hautement fiable et simple avec la fonction de clôture. Le stockage d'énergie est combiné avec des ressorts doubles pour assurer la sortie équilibrée de l'énergie et assurer l'atténuation de la fatigue du ressort pendant le fonctionnement à long terme du stockage d'énergie. Le mécanisme d'isolement adopte un fonctionnement double vide et la fonction de verrouillage mécanique est adoptée entre les arbres de fonctionnement doubles, évitant ainsi plus efficacement la possibilité d'une mauvaise opération.
Système de réseau de ring intelligent - GSR8 Série Armoires de réseau d'anneau, associées au système de surveillance des armoires de réseau de ring Intelligent JHK-Power indépendamment développé indépendamment par notre entreprise. Le système est l'utilisation par notre entreprise de la technologie Power Internet of Things et combinée avec des services en ligne et hors ligne pour réaliser le concept de consommation d'électricité intelligente de "devoir sans pilote et de service sans pilote" du système de distribution d'énergie.
Environnement d'utilisation des produits
1. Altitude: ≤3000m (une correction du coefficient d'isolation est requise lorsque l'équipement est en cours d'altitude supérieure à 3000 m)
2. Température ambiante: température ambiante maximale locale + 55 ℃, température minimale -40 ℃; La température ne dépasse pas 40 ℃ dans les 24 heures
3. Humidité ambiante: l'humidité relative en 24 heures ne dépasse pas 95%, et les moyennes d'humidité relative mensuelles ne dépassent pas 90%.
4. Environnement d'installation: Il n'y a pas de gaz explosif ou corrosif dans l'air environnant, il n'y a pas de vibration et d'impact violents sur le site d'installation, et le niveau de la saleté ne doit pas dépasser le niveau III dans GB / T5582
