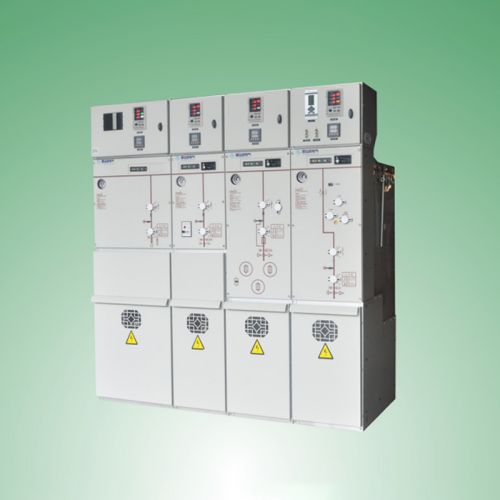

Équipement de commutateur du réseau d'anneau
Équipement de commutateur du réseau d'anneau
La cage à anneaux en plein air JQHWX-12/24 est un ensemble complet d'appareils électriques qui conviennent aux conditions nationales de mon pays et représentent le niveau technique national avancé, développé en résumant l'expérience des boîtes de branche commutées qui ont été exploitées en toute sécurité et fiable et combinée avec la technologie du système d'automatisation du réseau de distribution.
Aperçu du produit
Ces dernières années, le réseau électrique urbain de mon pays a subi des changements de secoue à la terre. La plupart des villes se sont formées ou voyagent à travers un grand nombre de zones à forte intensité de puissance. Par conséquent, la nouvelle méthode d'alimentation a été vigoureusement développée à travers les avantages de la cage / de l'ouverture et de la fermeture de l'anneau, telles que l'empreinte petite, la configuration flexible, la méthode d'alimentation fiable, la construction courte, l'installation et le temps de mise en service, et un faible coût de construction global.
La cage à anneaux en plein air JQHWX-12/24 est un ensemble complet d'appareils électriques qui conviennent aux conditions nationales de mon pays et représentent le niveau technique national avancé, développé en résumant l'expérience des boîtes de branche commutées qui ont été exploitées en toute sécurité et fiable et combinée avec la technologie du système d'automatisation du réseau de distribution. La boîte à cage à anneau extérieure JQHWX-12/24 sera installé et débogue de l'armoire de commutation de 12 kV, de l'armoire PT d'alimentation, de la FTU de l'alimentation, de la RTU, d'un terminal de contrôle de communication, de mesure et de lecture de compteur automatique, de la lecture de compteur en milieu humide ou de l'assemblage de la boîte de construction, de la réalisation du cycle de construction, de la réalité scellée, de l'intégration et de l'assemblage de la primaire et du secondaire, du cycle de construction dans le cycle de construction, de l'urgence, du cycle de construction, de la réalité de l'intégration et de l'assiette de l'urgence dans le cycle de construction dans le cycle de construction dans le cycle de construction dans le cycle de construction dans le cycle de construction dans le cycle, la réalisation ainsi l'intégration et l'assemblage de la primaire et du secondaire dans le cycle de construction dans le cycle de construction dans le cycle de construction dans le cycle de construction dans le cycle de construction dans le cycle de construction dans le cycle de construction dans le cycle de construction, ainsi réseau de distribution.
Paramètres techniques
| nom | unité | Valeur | |
| Tension nominale | kv | 12/24 | |
| Fréquence nominale | HZ | 50 | |
| Courant nominal | UN | 630 | |
| Résistance de tension de fréquence de puissance de 1 min | kv | 42/65 | |
| Résistance à la pression d'impact de foudre | kv | 75/125 | |
| Resteur de courant à court terme noté | ka / s | 25/4 | |
| Courant de trait de pic nominal | ka | 63 | |
| Courant de trait de pic nominal | ka | 63 | |
| Courant de clôture de court-circuit nominal | ka | 25 (disjoncteur) | |
| Courant de transfert nominal | UN | 1700 (combinaison des appareils électriques) | |
| Courant de rupture actif nominal | UN | 630 | |
| Courant de pause en boucle fermée nominale | UN | 630 | |
| Vie mécanique | briseur | De premier ordre | 20000 |
| Commutateur de chargement | De premier ordre | 10000 | |
| Interrupteur d'isolement / de mise à la terre | De premier ordre | 5000 | |
| Pression d'inflation notée (pression de jauge à 20 ℃) | MPA | 0,04 | |
| Taux de fuite de gaz relatif | % | 0,01 | |
| Niveau de protection | IP4X / IP67 | ||
Caractéristiques structurelles
La boîte extérieure a une forte résistance à la corrosion
Il n'y a pas d'attaches à la surface de la boîte extérieure pour le démontage, avec de bonnes performances anti-vol, un niveau de protection IP43 et de fortes performances de défense
Le couvercle supérieur est conçu comme une structure à double couche air-sandwich, avec la couche externe ayant un angle de drainage et pas d'évents; L'entrée d'air est située en bas et en côté de la boîte, et un filtre à feuilleton détachable est fourni; La convection d'air ascendante est formée à l'intérieur de la boîte, de sorte que la boîte a une bonne isolation thermique et des effets de ventilation.
La boîte est scellée avec un joint d'entrée de câble, et après l'avoir ouvert, il a un dispositif à vent pour faciliter la fixation de la porte pendant le fonctionnement. La serrure de porte a une conception de structure imperméable.
L'équipement de commutation dans la boîte a été installé et inspecté correctement avant de quitter l'usine. Après avoir été transporté sur le site, la boîte doit seulement être hissée à la position requise. Il est simple à installer et couvre une petite zone.
Environnement d'utilisation des produits
Répondre aux conditions d'utilisation normales de l'équipement de commutation extérieure et de l'équipement de commande dans DL / T593:
1. La température maximale de l'air environnant ne doit pas dépasser 40 ℃, et la température moyenne mesurée dans les 24 heures ne doit pas dépasser 35 ℃. La température minimale de l'air environnant est de -40 ℃, et la différence de température quotidienne est de 15-25k
2. Compte tenu de l'influence du rayonnement du soleil, l'intensité de rayonnement est de 1000W / ㎡
3. L'altitude ne doit pas dépasser 1000m
4. L'épaisseur de la couverture de glace Le niveau 1 ne doit pas dépasser 1 mm, pour le niveau 10 ne doit pas dépasser 10 mm, car le niveau 20 ne doit pas dépasser 20 mm
5. La vitesse du vent ne doit pas dépasser 34 m / s (correspondant à 700pa sur la surface cylindrique)
6. Les effets de la condensation et des précipitations doivent être considérés
7. Les vibrations ou les tremblements de terre de l'extérieur de l'équipement de commutation et de l'équipement de commande peuvent être ignorés
Diagramme de base de l'installation (pour référence)
