Équipement de commutateur du réseau d'anneau
Équipement de commutateur du réseau d'anneau
Conception modulaire
Conception entièrement isolée et entièrement scellée
De nouveaux gaz respectueux de l'environnement peuvent être utilisés
Sécurité et fiabilité élevée
Aperçu du produit

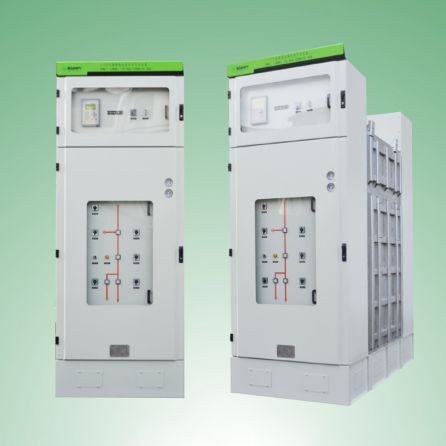

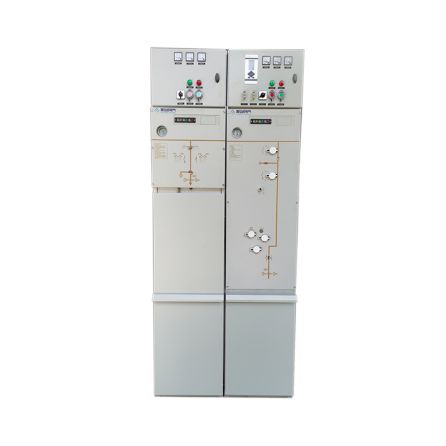

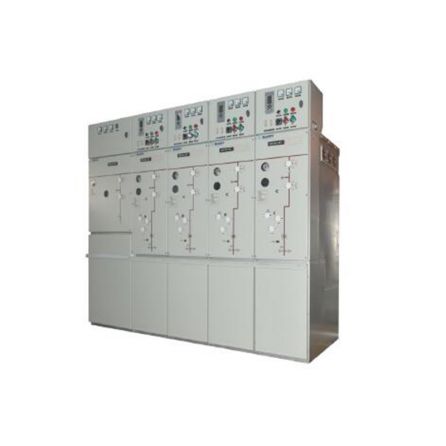

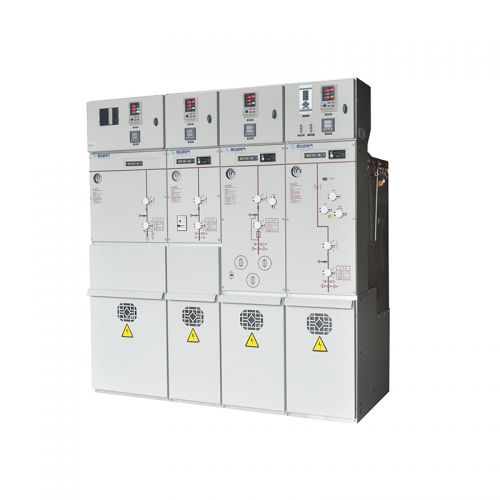

L'unité de cycle compacte isolée en gaz de la série JSR (unité principale de cycle isolée à gaz) est une nouvelle appareil d'appareilon à commutation à moyenne tension isolée par le gaz développé indépendamment par notre entreprise en fonction des exigences de la personnalisation standardisée de la grille d'État. Le produit adopte une conception modulaire et peut être organisé arbitrairement en fonction de différents plans de conception pour obtenir une combinaison parfaite d'unités de boîte et d'unités d'extension communes, en répondant à l'utilisation flexible des basculements compacts dans divers sous-états de transmission et de distribution secondaires.
L'équipement de commutation de la série JSR est un système entièrement scellé, et toutes ses pièces et commutateurs vivants sont scellés dans une coque en acier inoxydable et ne sont pas affectés par l'environnement. Il a les caractéristiques d'un fonctionnement fiable, d'une garantie de sécurité, d'une conception structurelle compacte, d'une petite empreinte, sans entretien et à une longue durée de vie.
Les produits ont passé la certification de test de type du centre national de test électrique à haute tension et sont largement utilisés dans les petites stations de distribution secondaires, les stations d'ouverture et de fermeture de type boîte, les entreprises industrielles et miniers, les aéroports, les chemins de fer, les zones commerciales, les immeubles de grande hauteur, les autoroutes, les métros, les tunnels et les lieux avec des conditions naturelles rives.
Paramètres techniques
| nom | unité | Unité de commutation de chargement (R) | Unité électrique combinée (t) | Unité de disjoncteur (L) | ||
| Tension nominale | kv | 12/24 | 12/24 | 12/24 | ||
| Fréquence nominale | HZ | 50 | 50 | 50 | ||
| Courant nominal | UN | 630 | 125 (selon le courant de fusible) | 630 | ||
| Niveau d'isolation noté | Résistance de tension de fréquence de puissance de 1 min | Échangeur, face au sol | kv | 42/65 | 42/65 | 42/65 |
| Bouche brisée | kv | 48/79 | 48/79 | 48/79 | ||
| Contrôle et circuits auxiliaires | kv | 2/2 | 2/2 | 2/2 | ||
| Résistance à la pression d'impact de foudre | Échangeur, face au sol | kv | 75/125 | 75/125 | 75/125 | |
| Bouche brisée | kv | 85/145 | 85/145 | 85/145 | ||
| Resteur de courant à court terme noté | ka / s | 25/4 | - | 25/4 | ||
| Courant de trait de pic nominal | ka | 63 | - | 63 | ||
| Courant de clôture de court-circuit nominal | ka | 63 | Limité par les fusibles à haute tension | 63 | ||
| Courant de rupture de court-circuit noté | ka | - | Limité par les fusibles à haute tension | 25/25 | ||
| Courant de transfert nominal | UN | - | 1700/1400 | - | ||
| Courant de rupture actif nominal | UN | 630 | - | - | ||
| Courant de pause en boucle fermée nominale | UN | 630 | - | 630 | ||
| Vie mécanique | Respectez l'interrupteur / disjoncteur | De premier ordre | 10000 | 10000 | 2000 | |
| Interrupteur d'isolement / de mise à la terre | De premier ordre | 3000 | 3000 | 3000 | ||
| Résistance à la boucle | μΩ | ≤150 | - | ≤150 | ||
| Remplir le gaz | Gaz mixte SF6 / C4 | Gaz mixte SF6 / C4 | Gaz mixte SF6 / C4 | |||
| Pression gonflable nominale SF6 (20 ℃ indicateur) | MPA | 0,14 | 0,14 | 0,14 | ||
| Pression d'inflation nominale du gaz mixte (20 ℃ indicateur) | MPA | 0,02 | 0,02 | 0,02 | ||
| Taux de fuite relatif dans l'année | % | 0,01 | 0,01 | 0,01 | ||
| Niveau de protection IP | Armoire | Ip4x | Ip4x | Ip4x | ||
| Boîte à air | IP67 | IP67 | IP67 | |||
Taille du produit
| Type d'armoire | Largeur (mm) | Profondeur (mm) | Hauteur (mm) | Boîte d'instruments (mm) |
| Charger l'interrupteur | 375 | 750 | 1600 | 200/350 |
| Armoire de disjoncteur | 420 | 750 | 1600 | 200/350 |
| Cabinet électrique combiné | 420 | 750 | 1600 | 200/350 |
| Armoire PT | 420/600 (selon la capacité de PT) | 750 | 1600 | 200/350 |
Caractéristiques
Conception modulaire - y compris l'unité de l'interrupteur de charge (R), l'interrupteur de charge + l'unité électrique de combinaison de fusibles (T), l'unité de disjonction de circuit (L), l'unité d'armoire de mesure (M), l'unité Busbar PT (PT), etc. Différents modules peuvent être combinés arbitrairement pour former une armoire de réseau d'anneau.
Conception entièrement isolée et entièrement scellée - La partie vivante principale (barre de bus principale) et le corps de commutateur de l'équipement de commutation de la série JSR sont scellés dans une boîte à air en plaque en acier inoxydable soudé. Le circuit principal est connecté à l'extérieur à travers une manche conforme à la norme Din47636 installée sur la boîte à air. Il peut être connecté aux câbles d'entrée et de sortie via un connecteur séparable avec un connecteur séparable entièrement isolé, entièrement protégé et entièrement scellé. La boîte à air a un niveau de protection IP67. L'intérieur de la boîte à air n'est pas affecté par l'environnement externe et a des fonctions de résistance aux inondations à court terme et anti-coagulation.
De nouveaux gaz respectueux de l'environnement peuvent être sélectionnés - C4, un nouveau gaz pour l'environnement mixte peut être sélectionné pour offrir aux utilisateurs un choix vert et respectueux de l'environnement tout en maintenant la sécurité, la fiabilité et la même taille. Le GWP (potentiel de réchauffement climatique) du gaz mixte C4 n'est que de 1/11 par rapport au gaz SF6. La baisse est de plus de 90%. Les utilisateurs peuvent choisir un gaz plus approprié en fonction de leurs préférences: C4 Gas mixte ou SF6. Les produits livrés peuvent également être remplis de SF6, mais ils sont fabriqués et testés complètement en fonction du gaz mixte C4, et peuvent être améliorés de manière transparente à l'avenir.
Sécurité et fiabilité élevée - La partie vivante principale et le corps de commutation sont scellées dans une boîte à air en acier inoxydable et connectées à l'extérieur par une manche pour éviter le contact direct avec le corps vivant; L'équipement a un dispositif de décharge de pression fiable et un canal de décharge de pression, assurant la sécurité de l'équipement personnel lorsqu'un défaut se produit. Il a des dispositifs de chaîne mécanique complets. Il peut empêcher la mauvaise opération dans la plus grande mesure.
Environnement d'utilisation des produits
Altitude:≤4000 m (veuillez spécifier lorsque l'équipement fonctionne à une altitude de plus de 1000 mage afin que la pression d'inflation puisse être ajustée pendant la fabrication)
Température ambiante:Température maximale: + 55 ℃
Température minimale: -40 ℃
La température moyenne dans les 24 heures ne doit pas dépasser 35 ℃
Humidité ambiante:L'humidité relative moyenne ne dépasse pas 95% à 24 heures
L'humidité relative mensuelle moyenne ne dépasse pas 90%
Environnement d'installation:L'air environnant n'a pas de gaz explosifs ou corrosifs, il n'y a pas de vibration et d'impact violents sur le site d'installation, et le niveau de la saleté ne dépasse pas le niveau III dans GB / T5582
Remarque: Si les conditions d'environnement d'utilisation susmentionnées sont dépassées, veuillez nous contacter
