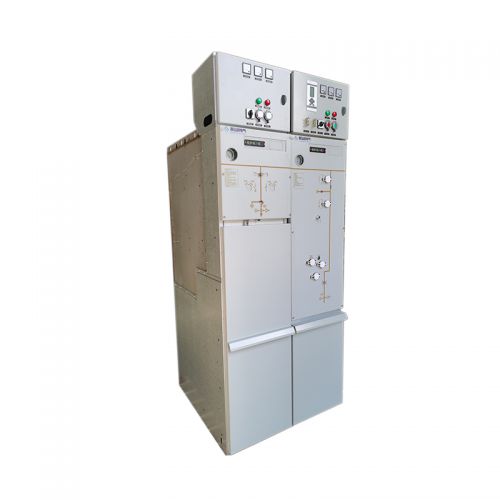

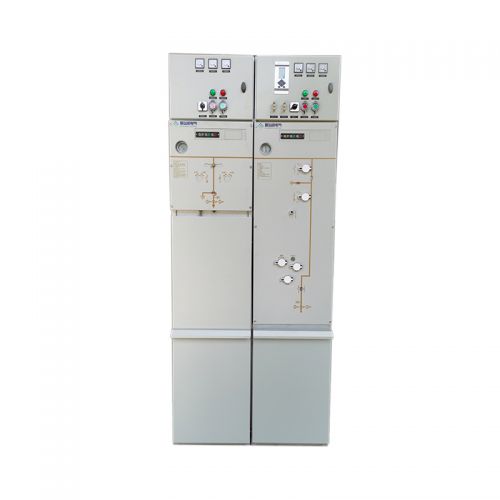

JSR6-40.5 Équipement d'interrupteur fermé en métal isolé en gaz

Aperçu du produit

JSR6-40.5 L'équipement de commutateur scellé en métal isolé en gaz (appelé armoire de réseau annulaire gonflable) est une nouvelle génération d'équipements de commutation à moyenne tension à isolation gazeuse en gaz conçus et développés par notre entreprise en digérant et en absorbant les technologies étrangères avancées et en combinant les exigences des systèmes d'alimentation nationale. L'utilisation généralisée de la technologie laser avancée, de la technologie de détection et de la technologie de détection dans le processus de fabrication de produits assure une sécurité et une fiabilité élevées du produit.

JSR6-40.5 / (R / T) 630-20 (31,5) Type d'armoire de grille à anneau gonflable est un équipement de distribution à haute tension intérieur à 50 Hz AC. Il s'agit d'un dispositif de commutation qui scelle l'interrupteur de charge, l'interrupteur à la terre et sa barre de circuit en une coque en métal, utilise un mécanisme de fonctionnement à ressort et utilise le gaz SF6 comme milieu d'extinction et d'isolation. Il convient à l'alimentation du réseau d'anneau ou à l'alimentation à double rayonnement pour les lignes d'alimentation de 40,5 kV. Il peut modifier la méthode d'alimentation à rayonnement unique d'origine. Lorsque la ligne échoue, elle peut restaurer l'alimentation électrique dans le temps, améliorant considérablement la fiabilité et l'utilisation de l'alimentation électrique. Dans le même temps, l'armoire de réseau d'anneau est sûre à utiliser, non affectée par le climat, facile à installer, moins d'entretien et à économiser de l'espace. Il convient à l'installation dans des sous-stations de boîte.

Paramètres techniques

projet		Unité de commutation de chargement	Unité électrique combinée	Unité de disjoncteur
Tension nominale		40,5 kV
Fréquence de puissance nominale (1 min) Tension résiste	Échangez et face au sol	95 kV
	Bouche brisée	118 kv
Choc de foudre (pic) Tension résiste	Échangez et face au sol	185 kV
	Bouche brisée	215 kV
Courant nominal		630A	50A	630 / 1250A
Transfert de courant			1000A
Resteur de courant à court terme noté		20KA 4S		25/11,5A 4S
Courant de rupture de court-circuit noté			31,5A	25/11,5A
Courant de clôture de court-circuit nominal (valeur de crête)		50ka	80KA	63 / 80KA
Durée de vie mécanique (interrupteur principal / interrupteur à la terre)		5000/2000		10000/3000
Niveau de résistance au feu de la boîte à air		IP67
Niveau de protection des cas		Ip3x
Pression nominale de gaz SF6 (20 ℃)		0,04MPA
Taux de fuite annuel		≤0,01%
L'ensemble de l'armoire est mis en place		≤20pc

Caractéristiques

Adaptabilité environnementale forte - entièrement isolée et entièrement scellée, non affectée par l'environnement; Les performances d'isolation ne sont pas affectées par l'altitude; Il peut être installé dans des zones humides, sablonneuses et poussiéreuses, des mines et d'autres zones sans installations de prévention spéciales.

Sécurité et fiable - Les corps vivants à haute tension tels que les interrupteurs et les barres sont scellés dans la boîte en acier inoxydable, les connecteurs de câble sont entièrement isolés et touchables, et les cinq risques d'amortisseur électriques des opérateurs et du personnel d'entretien sont disponibles; Ils ont un emboîtement mécanique et électrique complet, ce qui peut prévenir efficacement les blessures corporelles et les dommages causés par l'équipement causés par une mauvaise opération; La boîte à gaz utilise des plaques en acier inoxydable de haute qualité et une technologie de soudage au laser pour éviter les fuites de gaz, et sa durée de vie dépasse 30 ans.

Conception modulaire - adopte la conception modulaire, avec des connexions de bus étendues entre les modules, qui peuvent atteindre une configuration entièrement modulaire et répondre à diverses solutions de distribution de puissance complexes.

Conception de simulation tridimensionnelle - Utilisez un logiciel SolidWorks pour une conception de simulation tridimensionnelle et utilisez un logiciel d'analyse par éléments finis pour une résistance mécanique et une analyse d'isolation, afin que le produit puisse être conçu avec une conception optimisée.

Environnement d'utilisation des produits

Température ambiante intérieure:

Température maximale + 50 ℃

Température ambiante intérieure + 40 ℃

Température minimale -40 ℃

Humidité de l'environnement intérieur:

Humidité relative moyenne quotidienne inférieure à 95%

Humidité relative moyenne mensuelle inférieure à 90%

Altitude du site d'installation 2000m et moins

Intensité du tremblement de terre pas plus de 8 degrés

Pas d'incendie, de risque d'explosion, de corrosion chimique et de vibrations violentes

Remarque: Si les conditions d'environnement d'utilisation susmentionnées sont dépassées, veuillez nous contacter
