Introduction du produit

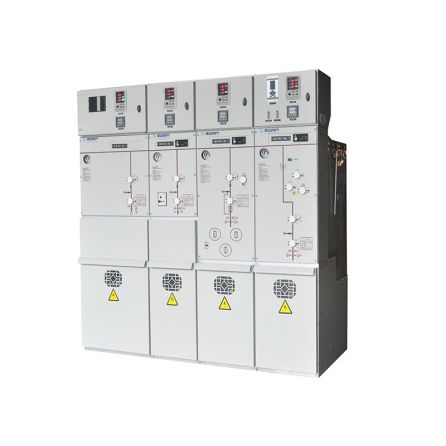

JSR6-72.5 / 1250-31.5KA Special Isolate Isolate Metal Scelled Interrupt Equipment (C-GIS) Pour l'énergie éolienne offshore est une nouvelle génération d'équipements de commutation à haute tension développés indépendamment par notre entreprise, remplissant les pénuries intérieures et le niveau technique de premier plan. Il convient aux systèmes d'alimentation avec un niveau de tension de 72,5 kV et AC triphasé 50Hz. L'équipement est généralement installé sur la plate-forme de la tour de ventilateur et est principalement utilisé pour la connexion entre le transformateur Boost et le câble de collecteur d'éoliennes, et pour le circuit électrique principal de l'éolienne.
Ce produit est une nouvelle génération d'ensemble complet à haute tension d'appareils électriques combinés intégrant la technologie d'extinction des arcs de vide, la technologie des poteaux de scellement solide, la technologie d'isolation du gaz et la technologie d'isolation d'interface. L'équipement adopte des unités de contrôle et de protection intelligentes, avec des fonctions de contrôle, de protection et de mesure complètes, qui peuvent entièrement répondre aux besoins des systèmes de réseau de collecte d'énergie éolienne offshore. Le produit a passé la vérification des tests de type du centre national de tests de produits électriques haute tension et a obtenu un certain nombre de brevets nationaux d'invention et de brevets de modèle d'utilité, avec des droits indépendants de propriété intellectuelle.
Paramètres techniques
| nom | unité | Valeur | ||
| Tension nominale | kv | 72.5 | ||
| Fréquence nominale | HZ | 50 | ||
| Courant nominal | UN | 630/1250 | ||
| Niveau d'isolation noté | Résistance à la tension de fréquence de puissance | Relativement | kv | 140 |
| Disjoncteur de l'interrupteur d'isolement, disjoncteur de circuit | kv | 140+ (42) | ||
| Tension de tension de la foudre | Relativement | kv | 325 | |
| Disjoncteur de l'interrupteur d'isolement, disjoncteur de circuit | kv | 325+ (60) | ||
| Circuit auxiliaire Fréquence de puissance nominale Tension | kv | 2 | ||
| Resteur de courant à court terme noté | ka | 31.5 | ||
| Durée de court-circuit nominale | s | 4 | ||
| Courant de trait de pic nominal | ka | 80 | ||
| Courant du disjoncteur de court-circuit de circuit | ka | 31.5 | ||
| Courant de clôture de court-circuit nominal du disjoncteur (valeur de crête) | ka | 80 | ||
| Grade de disjoncteur à vide | M1 E2 C2 | |||
| Teneur en humidité au gaz | ppm | ≤150 | ||
| Séquence opérationnelle nominale | O-0.3s-Co-3min-Co | |||
| Gaz isolant | SF6 | |||
| Pression nominale SF6 (ABS, 20 ℃) | Pression d'inflation notée (ABS, 20 ℃) | MPA | 0,04 | |
| Pression d'inflation minimale (ABS, 20 ℃) | MPA | 0,02 | ||
| Niveau de protection | Compartiment gonflable | grade | IP67 | |
| Logement d'appareillage | grade | Ip4x | ||
| Vie mécanique | briseur | De premier ordre | 8000 | |
| Interrupteur à trois stations | De premier ordre | 3000 | ||
| Taux de fuite relatif annuel du gaz | % | ≤0,1 | ||
| Tension d'alimentation nominale du circuit auxiliaire | V | DC110 / 220 AC110 | ||
Taille du produit
| Spécification | Courant nominal | Largeur (mm) | Profondeur (mm) | Hauteur (mm) |
| 72,5 kV | 630 / 1250A | 1100 | 2200 | 2600 |
Caractéristiques
1. Sécurité
● Les composants à haute pression sont complètement scellés et leurs performances d'isolation ne sont pas affectées par le milieu marin.
● Remplacer le verrouillage, le verrouillage et la conception fiable résistante à l'arc interne pour assurer la sécurité du personnel opérationnel.
● L'interrupteur de sol a une fonction de mise à la terre rapide et offre une protection rapide de mise à la terre.
2. Fiabilité
● L'interrupteur principal adopte l'extinction de l'arc sous vide, qui a une forte capacité de rupture et est sûr et fiable.
● Micro Positive Pressure Gas Isolation, aucune inflation sur place n'est requise.
● Les composants sont résistants aux environnements sévères, chargent IEC62271-100 (température et humidité) et IEC60082-2-52 (humidité et pulvérisation de sel).
3. Miniaturiser
● Design modulaire, conçu pour être transformé en environnement à l'intérieur de la tour de ventilateur, la structure compacte peut utiliser plus efficacement l'espace
● La largeur maximale de non amovible (boîte à air) est inférieure à 1100 mm, ce qui le rend pratique pour l'entrée et la sortie de la porte de la tour
4. Économie
● Interrupteur entièrement fermé, durée de vie longue et aucun impact environnemental
● Moins d'exigences de maintenance, ce qui peut maximiser les économies de fonctionnement
● Fils multi-boucle dans et hors de la boucle pour répondre à la connexion de plusieurs câbles de collection
● Recyclé pour l'environnement, matériaux qui peuvent être recyclés
5. Efficacité
● L'usine est préinstallée, et il n'y a pas besoin d'épisser l'armoire sur place
● Conception du plug-in, site d'installation rapide sans opération de gaz
● L'interface de fonctionnement est conviviale et l'interrupteur principal est utilisé sur le même panneau en place
Environnement d'utilisation des produits
1. Utilisez une utilisation extérieure ou intérieure
2. Température ambiante: température ambiante maximale locale + 65 ℃, température minimale -40 ℃
3. Humidité environnementale: rencontrer tous les environnements humides
4. Niveau anti-corrosion: offshore C4H
5. Niveau de résistance sismique: AG5 (accélération horizontale 0,3 g. Accélération verticale 0,15 g)
6. Interférence électromagnétique: l'amplitude électromagnétique d'interférence réduite dans le système secondaire est ≤1,6kV
7. Environnement d'installation: Il n'y a pas de gaz explosif ou corrosif dans l'air environnant, il n'y a pas de vibration et d'impact violents sur le site d'installation, et la partie de niveau de faute dépasse le quatrième niveau de GB / T5582.
