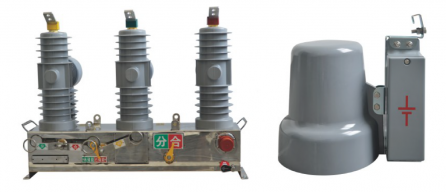

JRHZW □ -12 Le premier et le deuxième ensemble de fusion profonde de disjoncteurs de circuits de colonne (retrait de puissance intégré) sont des équipements de commutation haute tension extérieurs avec une tension nominale de 12 kV et une AC triphasée AC 50Hz. Il est composé du corps principal de la colonne et de la borne d'alimentation (FTU) connecté par des câbles. Le capteur de courant, le capteur de tension et le module d'alimentation du condensateur sont profondément intégrés dans la colonne de poteau d'étanchéité fixe.
Aperçu du produit

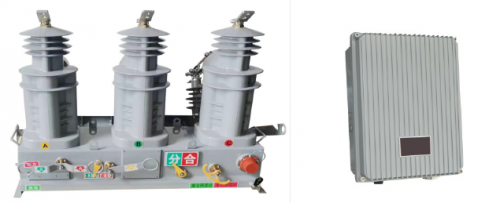

JRHZW □ -12 Le premier et le deuxième ensemble de fusion profonde de disjoncteurs de circuits de colonne (retrait de puissance intégré) sont des équipements de commutation haute tension extérieurs avec une tension nominale de 12 kV et une AC triphasée AC 50Hz. Il est composé du corps principal de la colonne et de la borne d'alimentation (FTU) connecté par des câbles. Le poteau d'étanchéité solide intègre profondément les capteurs de courant, les capteurs de tension et les modules d'oreille de puissance des condensateurs. Le disjoncteur et la FTU peuvent réaliser les fonctions de "l'automatisation centralisée des alimentations et l'automatisation des alimentations". Il a un ensemble complet de fonctions de segmentation, de contact et de disjoncteurs de limite, et peut collecter un courant triphasé, un courant de séquence zéro, une tension triphasée, une tension à séquence zéro, une puissance active, une puissance réactive et une acquisition d'énergie électrique. Il est principalement utilisé pour éteindre et fermer le courant de charge et le courant de court-circuit du système d'alimentation. Il convient aux sous-stations et aux réseaux de distribution de systèmes électriques de 10 kV, en particulier pour les environnements d'utilisation avec une saleté grave et des lieux avec des opérations fréquentes. Il s'agit également d'un produit préféré pour l'automatisation de la distribution urbaine et rurale.
Paramètres techniques
| nom | unité | Valeur |
| Tension nominale | kv | 12 |
| Fréquence de puissance 1 min Tension résistive (échange de phase, sol / pause) | kv | 42/48 |
| Tension de tension de la foudre (phase, sol / pause) | kv | 75/85 |
| Courant nominal | UN | 630 |
| Fréquence nominale | HZ | 50 |
| Courant de rupture de court-circuit noté | ka | 20, 25 |
| Courant de clôture de court-circuit nominal (valeur de crête) | ka | 50, 63 |
| Courant de trait de pic nominal | ka | 50, 63 |
| Resteur de courant à court terme noté | ka | 20, 25 |
| Temps de tolérance à court terme noté | s | 4 |
| Cycle d'exploitation nominal | O-0.3S-CO-180S-CO | |
| Temps de rupture du courant de court-circuit nominal | De premier ordre | 30 |
| Vie mécanique | De premier ordre | 10000 |
| Tension de fonctionnement nominale du circuit auxiliaire | V | Dc24 |
Remarque: Lorsque l'altitude du produit est supérieure à 2000 m, la résistance à la pression d'isolation doit être corrigée en conséquence.
Caractéristiques
Capteur électronique de haute précision intégré: a les caractéristiques d'une large plage de mesure, d'une bonne linéarité, d'une forte capacité anti-ingérence, d'une précision de mesure élevée, d'une petite taille et d'une haute fiabilité
Module de retrait de puissance du condensateur intégré: résoudre des problèmes tels que la résonance ferromagnétique et les dommages faciles aux coups de foudre dans le PT électromagnétique
Conception de faible puissance: le terminal d'alimentation adopte une conception de consommation d'énergie ultra-bas, avec une consommation d'énergie moyenne globale inférieure à 1,2 W (mode de communication Ethernet 4G)
Scellant solide intégré: chambre d'extinction à arc sous vide, capteur de tension de courant, module d'extraction de puissance de condensateur, circuit électrique principal et certains composants de support isolés sont scellés dans un tout organique par procédé APG par résine époxy et sont encapsulées avec du caoutchouc de silicone avec de bonnes propriétés anti-glassage et une résistance mécanique.
Échantillonnage de tension double côté: il a à la fois l'échantillonnage de tension côté puissance et de charge
Peut être utilisé comme segmentation des lignes, contact, branche, démarcation des utilisateurs et autres occasions
Adopter le mécanisme de fonctionnement à ressort haute performance, la longue durée de vie mécanique et les fonctions électriques, de stockage d'énergie manuelle et de fonctionnement divisé et de clôture
Le châssis corporel utilise des plaques en acier inoxydable de haute qualité de 3 mm d'épaisseur avec une forte résistance. Forte résistance à la corrosion
Environnement d'utilisation des produits
Température de l'air ambiant: -40 ℃ ~ + 70 ℃
Altitude: Pas plus de 2000m
Emplacement d'installation: Un endroit sans substances inflammables, explosives et chimiquement corrodées et vibrations violentes fréquentes
Niveau à saleté de sécurité: Niveau IV
Pression du vent: Pas plus de 700pa (équivalent à 35 m / s de plastique d'étanchéité)
Remarque: Si les conditions d'environnement d'utilisation susmentionnées sont dépassées, veuillez nous contacter
