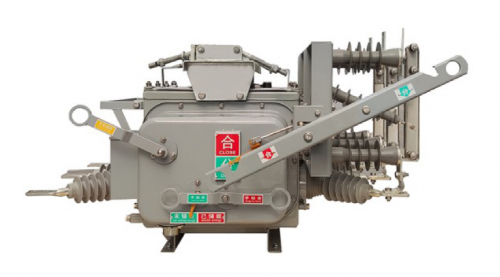

Le disjoncteur à vide AC ZW20-12 à haute tension est un équipement de commutation à haute tension extérieur avec une tension nominale de 12/24 kV et un AC 50Hz triphasé. Ce disjoncteur est un produit sans entretien, avec d'excellentes propriétés électriques et mécaniques, ce qui rend le disjoncteur à vide extérieur ZW20 largement utilisé.
Aperçu du produit
Le disjoncteur à vide AC ZW20-12 à haute tension est un équipement de commutation à haute tension extérieur avec une tension nominale de 12/24 kV et un AC 50Hz triphasé. Ce disjoncteur est un produit sans entretien, avec d'excellentes propriétés électriques et mécaniques, ce qui rend le disjoncteur à vide extérieur ZW20 largement utilisé. Il est principalement utilisé pour déconnecter et fermer le courant de charge et le courant de court-circuit du système d'alimentation de 10 kV. Il convient à la protection et au contrôle des sous-stations et des systèmes de distribution d'énergie des entreprises industrielles et miniers, et convient plus aux endroits où le réseau électrique est fréquemment utilisé. Ce produit est équipé du contrôleur et peut répondre aux exigences du système d'automatisation de la distribution de puissance.
Paramètres techniques
| nom | unité | Valeur |
| Tension nominale | kv | 12 |
| Fréquence de puissance 1 min Tension résistive (échange de phase, sol / pause) | kv | 42/48 |
| Tension de tension de la foudre (phase, sol / pause) | kv | 75/85 |
| Courant nominal | UN | 630, 1250 |
| Fréquence nominale | HZ | 50 |
| Courant de rupture de court-circuit noté | ka | 20, 25 |
| Courant de clôture de court-circuit nominal (valeur de crête) | ka | 50, 63 |
| Courant de trait de pic nominal | ka | 50, 63 |
| Resteur de courant à court terme noté | ka | 20, 25 |
| Temps de tolérance à court terme noté | s | 4 |
| Cycle d'exploitation nominal | O-0.3S-CO-180S-CO | |
| Temps de rupture du courant de court-circuit nominal | De premier ordre | 30 |
| Vie mécanique | De premier ordre | 10000 |
| Tension de fonctionnement nominale du circuit auxiliaire | V | Dc24 |
Remarque: Lorsque l'altitude du produit est supérieure à 2000 m, la résistance à la pression d'isolation doit être corrigée en conséquence.
Caractéristiques
Performances d'étanchéité fiables: il a une technologie de coquille scellée mature et une qualité de protection IP67. La coquille est traitée par l'étirement des moisissures et le processus de formation. Il est facile de sceller la boîte, a une étanchéité élevée et une forte résistance mécanique.
Excellentes performances d'interruption: le courant de court-circuit 25KA peut atteindre 30 fois
Méthode d'installation flexible: peut être soulevée sur la colonne ou la méthode d'installation assise
Il a des caractéristiques sans maintenance: le circuit principal, les composants secondaires et le mécanisme de fonctionnement du disjoncteur sont scellés dans du gaz SF6 (pression de jauge zéro, non affectée par l'environnement externe, des performances stables et fiables, et d'excellentes performances d'isolation des lignes d'entrée et de sortie sans maintenance)
Excellentes performances d'isolation: le boîtier d'entrée et de sortie est coulé et moulé à l'aide de résine époxy et de processus APG en caoutchouc en silicone, avec un espacement de phase atteignant 280 m
Porte de couteau d'isolement intégré en option
Environnement d'utilisation des produits
Température de l'air ambiant: -40 ℃ ~ + 70 ℃
Altitude: Pas plus de 2000m
Emplacement d'installation: Un endroit sans substances inflammables, explosives et chimiquement corrodées et vibrations violentes fréquentes
Niveau à saleté de sécurité:Ivclasse
Pression du vent: Pas plus de 700pa (équivalent à la vitesse du vent 35 m / s)
Remarque: Si les conditions d'environnement d'utilisation susmentionnées sont dépassées, veuillez nous contacter
