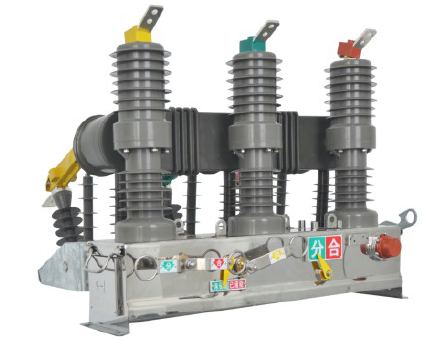

Le disjoncteur à vide à vide à haute tension ZW32-12 / 24 est un équipement de commutation à haute tension extérieur avec une tension nominale de 12/24 kV et un CA triphasé AC 50Hz, qui est principalement utilisé pour éteindre et fermer le courant de courant et court-circuit du système de courte durée du système d'alimentation. Convient pour les sous-stations et les portes de distribution du système 10/20 kV, en particulier pour les environnements d'utilisation avec une saleté grave et des lieux avec des opérations fréquentes.
Présentation du produit: ZW32-12/24 Breaking de circuit à vide à haute tension en plein air est un équipement de commutation à haute tension extérieur avec une tension nominale de 12/24 kV et un AC 50Hz en trois phases, qui est principalement utilisé pour désactiver et fermer le courant de charge et le courant de courte circuit du système d'alimentation. Convient pour les sous-stations et les portes de distribution du système 10/20 kV, en particulier pour les environnements d'utilisation avec une saleté grave et des lieux avec des opérations fréquentes.
Paramètres techniques
| nom | unité | Valeur | |
| Tension nominale | kv | 12 | vingt-quatre |
| Fréquence de puissance 1 min Tension résistive (échange de phase, sol / pause) | kv | 42/48 | 65/79 |
| Tension de tension de la foudre (phase, sol / pause) | kv | 75/85 | 65/79 |
| Courant nominal | UN | 630, 1250 | 1250 |
| Fréquence nominale | HZ | 50 | 50 |
| Courant de rupture de court-circuit noté | ka | 20, 25 | 25 |
| Courant de clôture de court-circuit nominal (valeur de crête) | ka | 50, 63 | 63 |
| Courant de trait de pic nominal | ka | 50, 63 | 63 |
| Resteur de courant à court terme noté | ka | 20, 25 | 25 |
| Temps de tolérance à court terme noté | s | 4 | 4 |
| Cycle d'exploitation nominal | O-0.3S-CO-180S-CO | O-0.3S-CO-180S-CO | |
| Temps de rupture du courant de court-circuit nominal | De premier ordre | 30 | 30 |
| Vie mécanique | De premier ordre | 10000 | 10000 |
| Tension de fonctionnement nominale du circuit auxiliaire | V | Dc24 | Dc24 |
Remarque: Lorsque l'altitude du produit est supérieure à 2000 m, la résistance à la pression d'isolation doit être corrigée en conséquence.
Caractéristiques
Le produit adopte une structure à trois colonnes, et la chambre d'extinction à arc à vide est connectée au mécanisme de fonctionnement par une tige de traction isolée, et les performances sont stables et fiables.
La colonne de pote
Adopter le mécanisme de fonctionnement à ressort haute performance, la longue durée de vie mécanique et les fonctions électriques, de stockage d'énergie manuelle et de fonctionnement divisé et de clôture
Le châssis corporel utilise des plaques en acier inoxydable de haute qualité de 3 mm d'épaisseur avec une forte résistance. Forte résistance à la corrosion
Il présente les avantages de la miniaturisation, de l'apparence nouvelle, du poids léger et de l'installation facile.
Peut être équipé de divers transformateurs de courant de rapport variable pour la mesure ou la mesure et la protection
Peut être équipé d'une interface de borne de contrôle pour l'automatisation de la distribution de puissance
Environnement d'utilisation des produits
Température de l'air ambiant: -40 ℃ ~ + 70 ℃
Altitude: Pas plus de 2000m
Emplacement d'installation: Un endroit sans substances inflammables, explosives et chimiquement corrodées et vibrations violentes fréquentes
Niveau à saleté de sécurité: Niveau IV
Pression du vent: Pas plus de 700pa (équivalent à la vitesse du vent 35 m / s)
Remarque: Si les conditions d'environnement d'utilisation susmentionnées sont dépassées, veuillez nous contacter
