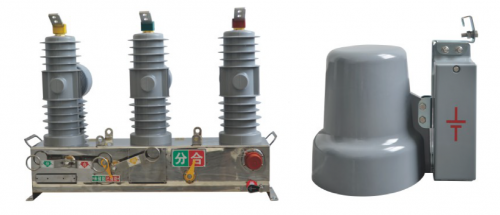

L'ensemble de fusion primaire et secondaire de type ZW32-12 des disjoncteurs de circuits de colonne est un dispositif de commutation à haute tension extérieur avec une tension nominale de 12 kV et un CA triphasé 50Hz. Il est composé du corps du disjoncteur de colonne, de la borne d'alimentation (FTU) et des transformateurs de tension connectés par des câbles.
Aperçu du produit
L'ensemble de fusion primaire et secondaire de type ZW32-12 des disjoncteurs de circuits de colonne est un équipement de commutation à haute tension extérieur avec une tension nominale de 12 kV et un CA triphasé 50Hz. Il est composé du corps du disjoncteur de colonne, de la borne d'alimentation (FTU) et du transformateur de tension connecté par des câbles. Il peut réaliser les fonctions de "l'automatisation centralisée des alimentations et l'automatisation des alimentations en place", et a un ensemble complet de fonctions de segmentation, de contact et de disjoncteurs de limite, et peut collecter le courant triphasé, le courant zéro-séquence, la tension de ligne, la tension de séquence zéro, la puissance active, la puissance réactive et l'acquisition d'énergie électrique. Il est principalement utilisé pour éteindre et fermer le courant de charge et le courant de court-circuit du système d'alimentation. Il convient aux sous-stations et aux réseaux de distribution de systèmes électriques de 10 kV, en particulier pour les environnements d'utilisation avec une saleté grave et des lieux avec des opérations fréquentes. Il s'agit également d'un produit préféré pour l'automatisation de la distribution urbaine et rurale.
Paramètres techniques
| nom | unité | Valeur |
| Tension nominale | kv | 12 |
| Fréquence de puissance 1 min Tension résistive (échange de phase, sol / pause) | kv | 42/48 |
| Tension de tension de la foudre (phase, sol / pause) | kv | 75/85 |
| Courant nominal | UN | 630 |
| Fréquence nominale | HZ | 50 |
| Courant de rupture de court-circuit noté | ka | 20, 25 |
| Courant de clôture de court-circuit nominal (valeur de crête) | ka | 50, 63 |
| Courant de trait de pic nominal | ka | 50, 63 |
| Resteur de courant à court terme noté | ka | 20, 25 |
| Temps de tolérance à court terme noté | s | 4 |
| Cycle d'exploitation nominal | O-0.3S-CO-180S-CO | |
| Temps de rupture du courant de court-circuit nominal | De premier ordre | 30 |
| Vie mécanique | De premier ordre | 10000 |
| Tension de fonctionnement nominale du circuit auxiliaire | V | Dc24 |
Remarque: Lorsque l'altitude du produit est supérieure à 2000 m, la résistance à la pression d'isolation doit être corrigée en conséquence.
Caractéristiques
Adoptez le capteur de tension électronique zéro-séquence de pointe de l'industrie, ainsi que le courant de courant zéro-séquence à haute précision et le capteur de courant de phase, qui a les caractéristiques d'une large plage de mesure, d'une précision de mesure élevée et d'une fiabilité élevée
Peut être utilisé comme segmentation des lignes, contact, branche, démarcation des utilisateurs et autres occasions
Le produit adopte une structure à trois colonnes, et la chambre d'extinction à arc à vide est connectée au mécanisme de fonctionnement par une tige de traction isolée, et les performances sont stables et fiables.
La colonne de pote
Adopter le mécanisme de fonctionnement à ressort haute performance, la longue durée de vie mécanique et les fonctions électriques, de stockage d'énergie manuelle et de fonctionnement divisé et de clôture
Le châssis corporel utilise des plaques en acier inoxydable de haute qualité de 3 mm d'épaisseur avec une forte résistance. Forte résistance à la corrosion
Il présente les avantages de la miniaturisation, de l'apparence nouvelle, du poids léger et de l'installation facile.
Porte de couteau d'isolement intégré en option
Environnement d'utilisation des produits
Température de l'air ambiant: -40 ℃ ~ + 70 ℃
Altitude: Pas plus de 2000m
Emplacement d'installation: Un endroit sans substances inflammables, explosives et chimiquement corrodées et vibrations violentes fréquentes
Niveau à saleté de sécurité: Niveau IV
Pression du vent: Pas plus de 700pa (équivalent à 35 m / s de plastique d'étanchéité)
Remarque: Si les conditions d'environnement d'utilisation susmentionnées sont dépassées, veuillez nous contacter
