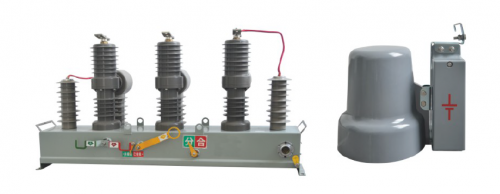

W32-12 Premier et deuxième ensemble de fusion de disjoncteurs de circuits de colonne (alimentation de condensateur externe) est un dispositif de commutation à haute tension extérieur avec une tension nominale de 12 kV et un AC 50Hz triphasé. Il est composé du corps du disjoncteur de colonne, de la borne d'alimentation (FTU) et de l'alimentation du condensateur est combinée par des connexions de câble.
Aperçu du produit
ZW32-12 Premier et deuxième ensemble de fusion de disjoncteurs de colonnes (condensateurs externes sont alimentés par l'alimentation) sont des équipements de commutation haute tension extérieurs avec une tension nominale de 12 kV et une AC à trois phases. Il est composé du corps principal de la colonne, de la borne d'alimentation (FTU) et de l'alimentation du condensateur est connectée les unes aux autres via les câbles. Les disjoncteurs et les FTU peuvent réaliser les fonctions de "l'automatisation centralisée des alimentations et l'automatisation des alimentations en place", et ont des ensembles complets de fonctions de disjoncteurs segmentés, de liaison et délimités. Il est principalement utilisé pour éteindre et fermer le courant de charge et le courant de court-circuit du système d'alimentation. Il convient aux sous-stations et aux réseaux de distribution de systèmes électriques de 10 kV, en particulier pour les environnements d'utilisation avec une saleté grave et des lieux avec des opérations fréquentes. Il s'agit également d'un produit préféré pour l'automatisation de la distribution urbaine et rurale.
Paramètres techniques
| nom | unité | Valeur |
| Tension nominale | kv | 12 |
| Fréquence de puissance 1 min Tension résistive (échange de phase, sol / pause) | kv | 42/48 |
| Tension de tension de la foudre (phase, sol / pause) | kv | 75/85 |
| Courant nominal | UN | 630 |
| Fréquence nominale | HZ | 50 |
| Courant de rupture de court-circuit noté | ka | 20, 25 |
| Courant de clôture de court-circuit nominal (valeur de crête) | ka | 50, 63 |
| Courant de trait de pic nominal | ka | 50, 63 |
| Resteur de courant à court terme noté | ka | 20, 25 |
| Temps de tolérance à court terme noté | s | 4 |
| Cycle d'exploitation nominal | O-0.3S-CO-180S-CO | |
| Temps de rupture du courant de court-circuit nominal | De premier ordre | 30 |
| Vie mécanique | De premier ordre | 10000 |
| Tension de fonctionnement nominale du circuit auxiliaire | V | Dc24 |
Remarque: Lorsque l'altitude du produit est supérieure à 2000 m, la résistance à la pression d'isolation doit être corrigée en conséquence.
Caractéristiques
Capteur électronique de haute précision intégré: a les caractéristiques d'une large plage de mesure, d'une bonne linéarité, d'une forte capacité anti-ingérence, d'une précision de mesure élevée, d'une petite taille et d'une haute fiabilité
Module d'extraction de puissance de condensateur externe: résoudre des problèmes tels que la résonance ferromagnétique et les dommages faciles aux coups de foudre dans le PT électromagnétique
La colonne de pote
Peut être utilisé comme segmentation des lignes, contact, branche, démarcation des utilisateurs et autres occasions
Adopter le mécanisme de fonctionnement à ressort haute performance, la longue durée de vie mécanique et les fonctions électriques, de stockage d'énergie manuelle et de fonctionnement divisé et de clôture
Porte de couteau d'isolement intégré en option
Le châssis corporel utilise des plaques en acier inoxydable de haute qualité de 3 mm d'épaisseur avec une forte résistance. Forte résistance à la corrosion
Environnement d'utilisation des produits
Température de l'air ambiant: -40 ℃ ~ + 70 ℃
Altitude: Pas plus de 2000m
Emplacement d'installation: Un endroit sans substances inflammables, explosives et chimiquement corrodées et vibrations violentes fréquentes
Niveau à saleté de sécurité: Niveau IV
Pression du vent: Pas plus de 700pa (équivalent à 35 m / s de plastique d'étanchéité)
Remarque: Si les conditions d'environnement d'utilisation susmentionnées sont dépassées, veuillez nous contacter
