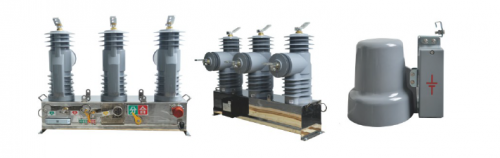

ZW32-12 Premier et deuxième ensemble de fusion profonde de disjoncteurs de circuits de colonne (numérique) est un dispositif de commutation à haute tension extérieur avec une tension nominale de 12 kV et un AC 50Hz triphasé. Il est composé du corps du disjoncteur de colonne, de la borne d'alimentation (FTU), du module d'unité numérique et du transformateur de tension connecté par des câbles. La colonne de poteau d'étanchéité fixe a un capteur de courant intégré et un capteur de tension.
Aperçu du produit
ZW32-12 L'ensemble de fusion profonde de premier et de deuxième ordre des disjoncteurs de circuits de colonne (numérique) est un équipement de commutation à haute tension extérieur avec une tension nominale de 12 kV et AC triphasées. Il est composé du corps du disjoncteur de colonne, de la borne d'alimentation (FTU), du module d'unité numérique et du transformateur de tension connecté par des câbles. La colonne de poteau d'étanchéité fixe a un capteur de courant intégré et un capteur de tension. Le disjoncteur et la FTU peuvent réaliser les fonctions de "l'automatisation centralisée des alimentations et l'automatisation des alimentations". Il a un ensemble complet de fonctions de segmentation, de contact et de disjoncteurs de limite, et peut collecter un courant triphasé, un courant de séquence zéro, une tension triphasée, une tension à séquence zéro, une puissance active, une puissance réactive et une acquisition d'énergie électrique. Il est principalement utilisé pour éteindre et fermer le courant de charge et le courant de court-circuit du système d'alimentation. Il convient aux sous-stations et aux réseaux de distribution de systèmes électriques de 10 kV, en particulier pour les environnements d'utilisation avec une saleté grave et des lieux avec des opérations fréquentes. Il s'agit également d'un produit préféré pour l'automatisation de la distribution urbaine et rurale.
Paramètres techniques
| nom | unité | Valeur |
| Tension nominale | kv | 12 |
| Fréquence de puissance 1 min Tension résistive (échange de phase, sol / pause) | kv | 42/48 |
| Tension de tension de la foudre (phase, sol / pause) | kv | 75/85 |
| Courant nominal | UN | 630 |
| Fréquence nominale | HZ | 50 |
| Courant de rupture de court-circuit noté | ka | 20, 25 |
| Courant de clôture de court-circuit nominal (valeur de crête) | ka | 50, 63 |
| Courant de trait de pic nominal | ka | 50, 63 |
| Resteur de courant à court terme noté | ka | 20, 25 |
| Temps de tolérance à court terme noté | s | 4 |
| Cycle d'exploitation nominal | O-0.3S-CO-180S-CO | |
| Temps de rupture du courant de court-circuit nominal | De premier ordre | 30 |
| Vie mécanique | De premier ordre | 10000 |
| Tension de fonctionnement nominale du circuit auxiliaire | V | Dc24 |
Remarque: Lorsque l'altitude du produit est supérieure à 2000 m, la résistance à la pression d'isolation doit être corrigée en conséquence.
Caractéristiques
Capteur électronique de haute précision intégré: a les caractéristiques d'une large plage de mesure, d'une bonne linéarité, d'une forte capacité anti-ingérence, d'une précision de mesure élevée, d'une petite taille et d'une haute fiabilité
Transmission très fiable: la transmission du signal numérique a une capacité anti-ingérence plus forte et une précision d'échantillonnage de signal plus élevée
Joint solide intégré: le courant, les capteurs de tension et certains composants de support isolés sont scellés dans un tout organique par procédé APG par résine époxy et sont encapsulés avec du caoutchouc de silicone avec de bonnes propriétés anti-gel et une résistance mécanique.
Peut être utilisé comme segmentation des lignes, contact, branche, démarcation des utilisateurs et autres occasions
Adopter le mécanisme de fonctionnement à ressort haute performance, la longue durée de vie mécanique et les fonctions électriques, de stockage d'énergie manuelle et de fonctionnement divisé et de clôture
Le châssis corporel utilise des plaques en acier inoxydable de haute qualité de 3 mm d'épaisseur avec une forte résistance. Forte résistance à la corrosion
Porte de couteau d'isolement intégré en option
Environnement d'utilisation des produits
Température de l'air ambiant: -40 ℃ ~ + 70 ℃
Altitude: Pas plus de 2000m
Emplacement d'installation: Un endroit sans substances inflammables, explosives et chimiquement corrodées et vibrations violentes fréquentes
Niveau à saleté de sécurité: Niveau IV
Pression du vent: Pas plus de 700pa (équivalent à 35 m / s de plastique d'étanchéité)
Remarque: Si les conditions d'environnement d'utilisation susmentionnées sont dépassées, veuillez nous contacter
