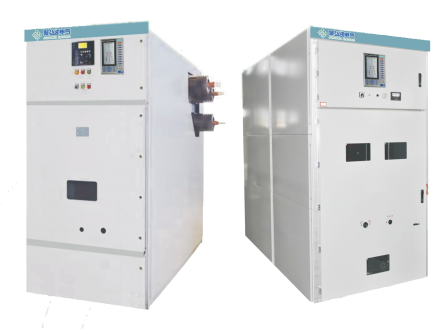

Équipement de commutateur amovible blindé en métal
Équipement de commutateur amovible blindé en métal
Système de verrouillage fiable "Five Defence"
Système de verrouillage mécanique complet
Conception fermée en métal, niveau de protection de l'ensemble de l'armoire IP4X
Compartiment à haute pression indépendant et compartiment d'instruments à basse pression
La largeur de l'armoire n'est que de 550 mm
Il a les caractéristiques d'une petite empreinte, d'une structure compacte et d'une forte fiabilité
Introduction du produit
JHK / IPv550 AC Metal Armored Amodable Amovable Commutation Equipment est une armoire à mi-montée miniaturisée indépendamment développée et fabriquée par la société. Il convient au système de distribution à segmentation à bus unique en bus unique en bus ou à bus unique de 12 kV. En tant qu'ensemble complet de dispositifs de commutation qui acceptent et distribuent l'électricité, il est largement utilisé dans les centrales électriques, les sous-stations, les entreprises industrielles et miniers et la construction urbaine. Sa largeur de l'armoire n'est que de 550 mm et a les caractéristiques d'une petite zone, d'une structure compacte et d'une forte fiabilité.
Paramètres techniques
| catégorie | unité | Valeur |
| Tension nominale | kv | 12 |
| Tension de fréquence de puissance de 1 min | kv | 42 |
| Résistance à la pression d'impact de la foudre nominale | kv | 75 |
| Courant nominal | UN | 630, 1250, 1600 |
| Courant stable thermique 4S (valeur de ratification) | ka | 25, 31,5 |
| Courant stable dynamique (valeur de crête) | ka | 63, 80 |
| Niveau de protection | IP4X (IP2X lorsque la porte de la salle de voiture est ouverte) |
Taille du produit
| modèle | unité | Longueur * Largeur * Hauteur |
| JHK / IPv550 | MM | 550 * 1550 (1350) * 2260 |
Fonctionnalités du produit
Sécurité - vérification des tests complets; SYSTÈME INTROCKANCHE «À cinq ans» fiable; Système de verrouillage mécanique complet; Conception fermée blindé en métal, niveau complet de protection de l'armoire IP4X; Compartiment indépendant à haute tension et compartiment d'instruments basse tension.
Processus de rivetage de bibédiction fiable: plaques recouvertes d'aluminium-zinc; Équipement avancé de production, de traitement et de test; Système de gestion de la qualité stricte
innovant - sa largeur du corps de l'armoire n'est que de 550 mm; Il a les caractéristiques d'une petite empreinte, d'une structure compacte et d'une forte fiabilité.
Environnement d'utilisation des produits
Température ambiante: Maximum 40 ℃, minimum -10 ℃
Humidité ambiante: L'humidité relative moyenne quotidienne ne dépasse pas 95% et la moyenne mensuelle ne dépasse pas 90%.
Altitude: Pas plus de 1000 mètres
intensité de tremblement de terre: Pas plus que le niveau 8
Emplacement d'installation: Pas d'incendie, de risque d'explosion, de corrosion chimique ou de vibrations violentes
Remarque: Si l'environnement d'utilisation ci-dessus est dépassé, veuillez nous contacter
