Équipement de commutateur amovible blindé en métal
Équipement de commutateur amovible blindé en métal
• Compléter la vérification des tests
• Système de verrouillage fiable "Five Defence"
• Système de verrouillage mécanique complet
• Conception fermée blindé en métal, niveau de protection de l'ensemble de l'armoire IP4X
• compartiment élevé indépendant et compartiment à basse tension
• Le produit peut être installé contre le mur et réparé devant l'armoire pour réduire l'empreinte.
Introduction du produit

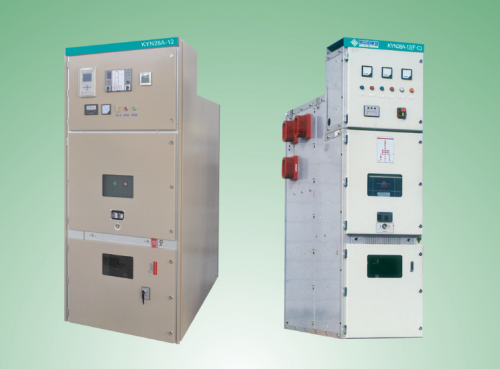

L'équipement de commutation armé en métal amovible isolée à air KYN28A-12 est un système de bus ou un seul bus avec une tension de système nominale de 3 ~ 10 kV de fréquence nominale de 50 Hz. Il est principalement utilisé pour la transmission de puissance dans les centrales électriques, les petits et moyens générateurs, la distribution de puissance dans les entreprises industrielles et miniers, et les sous-stations secondaires dans les systèmes de l'industrie électrique, et la transmission de puissance et le démarrage du moteur à haute tension.
Paramètres techniques
| catégorie | unité | 25`50ka | |
| Tension nominale | kv | 3.6,7.2,12 | |
| Niveau d'isolation noté | Fréquence de puissance à court terme 1 min Tension Tension | kv | 42 |
| Tension de tension de la foudre nominale (valeur maximale) | kv | 75 | |
| Fréquence nominale | HZ | 50 | |
| Courant nominal de barre de barre principal | UN | 630, 1250, 1600, 2000, 2500, 3150, 4000, 5000 | |
| Courant nominal du bus de succursale | UN | 630, 1250, 1600, 2000, 2500, 3150, 4000, 5000 | |
| Current à court terme à court terme (4S) | ka | 25, 31,5, 40,5, 50 | |
| Courant de trait de pic nominal | ka | 63, 80, 125, 135 | |
| Niveau de protection | Case IP4X (IP2X Lorsque la porte de la salle du disjoncteur est ouvert) | ||
Taille du produit
| Dimensions de la hauteur | MM | 2200 | |
| Dimensions de largeur | Courant nominal du bus de succursale ≤1250a | MM | 650, 800 |
| 1250A ＜ Courant nominal de Branch Bus = 2000a | MM | 800, 1000 | |
| Branche de bus Current> 2000a | MM | 1000 | |
| Dimensions de la profondeur de cadre | MM | 1450 | |
Caractéristiques
Sécurité - Vérification complète des tests; SYSTÈME INTROCKANCHE «À cinq ans» fiable; Système de verrouillage mécanique complet; Design clos blindé en métal; Niveau de protection de l'armoire IP4X; compartiment indépendant de haut niveau et compartiment d'instruments à basse tension; Les produits peuvent être installés contre le mur et réparés devant l'armoire pour réduire l'empreinte.
Processus de bibédiction fiable - spirifique des plaques couvertes d'aluminium-zinc; Équipement avancé de production et de traitement et de test; Système de gestion de la qualité stricte
Optimisation - équipé de disjoncteur de vide VS1 ou de disjoncteurs à vide à partir de marques de coentreprises telles que VD4, VB2. 3ae, hvx; La structure de l'armoire adopte le type assemblé et le disjoncteur adopte une structure à mi-caractéristique à main; Le produit peut être installé contre le mur et réparé devant l'armoire pour réduire l'empreinte.
Innovation - La série complète de mécanisme de voiture / mécanisme de propulsion du châssis de disjoncteur de circuit et l'interrupteur de mise à la terre réalisent le fonctionnement électrique; La structure est très polyvalente et possède les fonctions des lignes d'entrée de câble (sortie), des lignes d'admission (sortie) et de la communication gauche et droite, et diverses solutions peuvent être formées en fonction des besoins; Les composants intelligents peuvent être configurés pour atteindre "la perception de soi, la surveillance autonome et l'alerte précoce automatique".
Environnement d'utilisation des produits
Température ambiante: La température de l'air environnant ne dépasse pas 40 ℃, et la moyenne mesurée dans les 24 heures ne dépasse pas 35 ℃; La température minimale de l'air entourant est de -15 ℃
Humidité ambiante: La valeur moyenne de l'humidité relative mesurée dans les 24 heures ne doit pas dépasser 95%
La valeur moyenne de la pression de vapeur d'eau mesurée dans les 24 heures ne doit pas dépasser 2,2 kpa
L'humidité relative mensuelle moyenne ne dépasse pas 90%
La pression mensuelle moyenne à la vapeur ne dépasse pas 1,8 kPa
Altitude: Pas plus de 1000 mètres
intensité de tremblement de terre: Pas plus que le niveau 8
Emplacement d'installation: L'air environnant n'est pas significativement contaminé par la poussière, la fumée, les gaz corrosifs et / ou combustibles, la vapeur ou le spray salin
La gravité de la condensation et de la saleté: Selon les dispositions du niveau 1 dans GB3906
Remarque: 1. Lorsque l'humidité relative est supérieure à 70%, le radiateur doit être activé pour éviter la condensation.
2. Le fabricant peut fournir des produits pour une utilisation dans des zones avec une altitude de 3000 m ou moins en fonction des besoins des utilisateurs.
3. Lorsque les conditions d'environnement d'utilisation sont différentes de ce qui précède, l'utilisateur doit négocier avec le fabricant.
