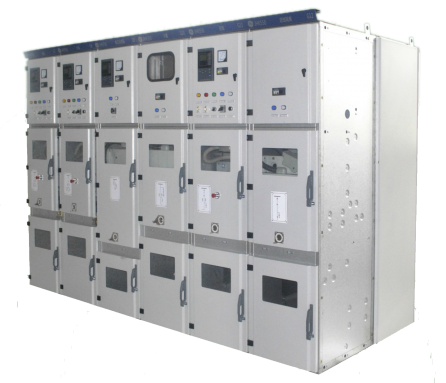

KYN61A-40.5 Équipement de commutateur scellé en métal amovible isolés à l'air isolés à l'air

Introduction du produit

KYN61AA-40.5 L'équipement de commutateur scellé de métal amovible isolés isolés à l'air est un nouveau produit développé conjointement par notre société et le XI'AN High Tension Electrical Institute. L'armoire est équipée d'un nouveau disjoncteur à vide entièrement isolé ou d'un disjoncteur d'hexafluorure de soufre. De plus, l'armoire adopte une structure assemblée, ce qui rend le produit en apparence magnifique, améliore la précision de coordination entre le tapis à main et l'armoire, peut rapidement organiser la production, l'assemblage, la livraison en temps opportun, améliorer l'utilisation de la zone de plancher requise pour l'assemblage et est facile à former une production de masse et peut réaliser un fonctionnement à portes fermées. Toutes les opérations normales de l'armoire de commutation, y compris l'ouverture et la fermeture du disjoncteur, la voiture de disjoncteur qui pousse à la position de travail et la sortie de la position de test et d'isolement, peut toutes être effectuées dans les conditions de fermeture de la porte de compartiment haute tension. Ce produit est conforme aux exigences de l'équipement de commutation fermé en métal GB3906 "3-5kV à AC" et de "tension nominale IEC60298 de 1kV ou supérieur à 2,5 kV ou en dessous de l'équipement d'interrupteur fermé en métal AC et de l'équipement de commande", et a un emboîtement mécanique complet.

Paramètres techniques

catégorie			unité	Valeur du paramètre
Tension nominale			kv	40.5
Courant nominal			UN	1250, 1600, 2000, 2500, 3150
Courant nominal du bus principal (MAX)			ka	3150
Fréquence nominale			HZ	50
Stabilité de la chaleur dynamique du circuit principal	Current à court terme à court terme (valeur nominale)		ka	25, 31,5
	Durée de court-circuit nominale		s	4
	Courant de trait de pic nominal		ka	63, 80
Interrupteur à la terre Écurie dynamique de chaleur	Current à court terme à court terme (valeur nominale)		ka	31.5
	Durée de court-circuit nominale		s	4
	Courant de trait de pic nominal		ka	80
Molding Forfing of Cars and Arminets	Current à court terme à court terme (valeur nominale)		ka	27.4
	Durée de court-circuit nominale		s	2
	Courant de trait de pic nominal		ka	70
Niveau d'isolation nominal du circuit principal	Tension de trait de la foudre (valeur maximale)	Même, relativement	kv	185
		Pause d'isolement	kv	215
	Fréquence de puissance Tension de tension (1 min) Valeur effective	Même, relativement	kv	95
		Pause d'isolement	kv	115
Fréquence de puissance du circuit auxiliaire Tension de tension (1 min)			kv	2
Courant de rupture de court-circuit noté			ka	25, 31,5
Courant de clôture de court-circuit nominal			ka	63, 80
Séquence d'opération				FEN-0.3s-combinaison FEN-180
Résistance au sol			μΩ	≤1000
Logement au niveau de la protection / intérieur				IP4X / IP2X
Charge dynamique et statique			N	≤13000

Taille du produit

Taille de la cabine	unité	Largeur * profonde * hauteur
Kyn61a-40.5	MM	1200 * 2500 (2650 3300) * 2400 (3300)
Kyn61a-40.5	MM	1400 * 2600 * 2800

Caractéristiques

Sécurité - Vérification complète des tests; SYSTÈME INTROCKANCHE «À cinq ans» fiable; Système de verrouillage mécanique complet; Conception fermée blindé en métal, niveau complet de protection de l'armoire IP4X; Compartiment indépendant à haute tension et compartiment d'instruments à basse tension; Un verrouillage fermé à porte pour obtenir un fonctionnement à la porte fermée

Processus de bibédiction fiable - Scientifique des plaques couvertes d'aluminium-zinc; Équipement avancé de production et de traitement et de test; Système de gestion de la qualité stricte

Optimisation - équipée d'un disjoncteur à vide de type à poteau solide; La structure de l'armoire adopte le type assemblé et le disjoncteur adopte une structure de reprise de carter à main.

Innovation - La série complète de mécanisme de voiture / mécanisme de propulsion du châssis de disjoncteur de circuit et l'interrupteur de mise à la terre réalisent le fonctionnement électrique; La structure est très polyvalente et possède les fonctions des lignes d'entrée de câble (sortie), des lignes d'admission (sortie) et de la communication gauche et droite, et diverses solutions peuvent être composées en fonction des besoins; Les composants intelligents peuvent être configurés pour atteindre "la perception de soi, la surveillance autonome et l'alerte précoce automatique".

Environnement d'utilisation des produits

Température ambiante: La température de l'air environnant ne dépasse pas 40 ℃, et la moyenne mesurée dans les 24 heures ne dépasse pas 35 ℃; La température minimale de l'air entourant est de -15 ℃

Humidité ambiante: La valeur moyenne de l'humidité relative mesurée dans les 24 heures ne doit pas dépasser 95%

La valeur moyenne de la pression de vapeur d'eau mesurée dans les 24 heures ne doit pas dépasser 2,2 kpa

L'humidité relative mensuelle moyenne ne dépasse pas 90%

La pression mensuelle moyenne de vapeur d'eau ne dépasse pas 1,8 kPa

Altitude: Pas plus de 1000 mètres

intensité de tremblement de terre: Pas plus que le niveau 8

Emplacement d'installation: L'air environnant n'est pas significativement contaminé par la poussière, la fumée, les gaz corrosifs et / ou combustibles, la vapeur ou le spray salin

La gravité de la condensation et de la saleté: Selon les dispositions du niveau 1 dans GB3906

Remarque: 1. Lorsque l'humidité relative est supérieure à 70%, le radiateur doit être activé pour éviter la condensation.

2. Lorsque les conditions d'environnement d'utilisation sont différentes de ce qui précède, l'utilisateur doit négocier avec le fabricant pour résoudre le problème.
